Struktur- und Tragfunktionsanalyse
Ingenieurbüro für Tragwerksplanung
Konstruktion & FEM-Analysen aus Stuttgart
Tragfunktionsanalyse & Produktentwicklung
Die Übersicht zeigt Projekterfahrung unserer Ingenieure. Abgedeckt wurden dabei Leistungen der Tragfunktionsanalyse und Produktentwicklung im Bereich des Gerüst- und Traggerüstbaus - von der statischen Bemessung über FEM-gestützte Nachweisführung bis hin zur Durchführung von Bauteilversuchen.
Die Arbeiten umfassten Typenberechnungen für Neuentwicklungen, Zulassungsverfahren sowie die rechnerische Optimierung bestehender Systeme und Bauteile.
Neuentwicklung LPS
Das LPS (Light Protection Screen) ist ein modulares Kletterschutzwand-System für Hochhäuser. Im Rahmen der Neuentwicklung wurden Typenberechnungen des Gesamtsystems, statische Nachweise von Einzelbauteilen, FE-Analysen zur Bauteiloptimierung sowie Bauteilversuche im Prüflabor durchgeführt – unter anderem für den Kletterschuh.

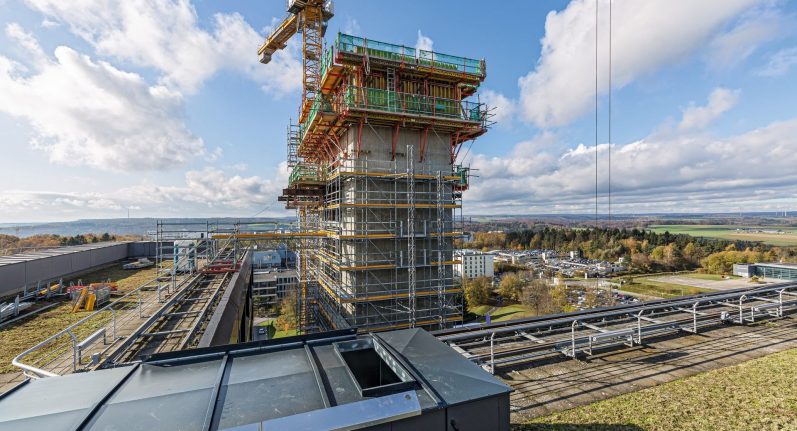

LPS Kletterschutzwand, Bildquelle: PERI SE
Die Nachweise erfolgten nach den gängigen Regelwerken im Traggerüstbau (DIN EN 12812, DIN EN 12811-1 bis -3) sowie den europäischen Normen für den Stahl- und Holzbau: DIN EN 1993-1-1 (Allgemeine Bemessungsregeln und Regeln für den Hochbau), DIN EN 1993-1-5 (Plattenförmige Bauteile), DIN EN 1993-1-8 (Bemessung von Anschlüssen) und DIN EN 1995-1-1 (Allgemeine Bemessungsregeln und Regeln für den Hochbau). Für die Gitterelemente wurden Windkanaluntersuchungen bei externen Dienstleistern koordiniert und projektspezifische Winddruckbeiwerte ermittelt, da DIN EN 1991-1-4 für solche Sonderfälle keine Angaben enthält. Bearbeitung während der Tätigkeit von Dr.-Ing. Alexander Enders bei PERI GmbH & Co. KG in der Rolle als Bauingenieur in der TFA (F&E) (2014 - 2017).
PERI UP FLEX - Vorlaufender Seitenschutz
Neuer Geländerholm und Knieholm für vorlaufenden Seitenschutz: FEM-basierte Zulassungsberechnung (Z-8.22-863)

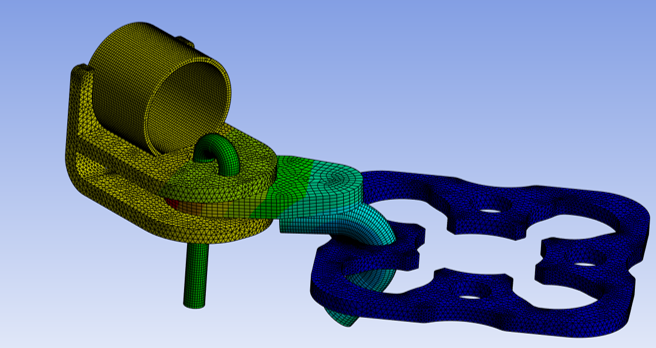

FEM-Analyse Gerüstrohrknoten
Im Rahmen der Weiterentwicklung des Gerüstsystems PERI UP Flex wurde ein neuer Geländerholm sowie Knieholm entwickelt, um den Seitenschutz als vorlaufendes Geländer von unten und damit aus geschützter Position sicher montieren zu können. Der statische Nachweis im eingebauten Zustand wurde für die Anforderungen gemäß DIN EN 12811-1:2004-03 geführt; die Bemessung erfolgte nach Eurocode 3 mit FEM-gestützter Auswertung gemäß EN 1993-1-14.
Zur Validierung des Nachweiskonzepts wurden Abwurfversuche nach GS-PS-15 durchgeführt. Sämtliche Anforderungen gemäß GS-PS-15 wurden eingehalten; die Versuche wurden erfolgreich abgeschlossen. Die Nachweise wurden in die Zulassung implementiert; im Bescheid Nr. Z-8.22-863 sind die Bauteile UAGA und UPGA auf Basis dieser Berechnungen enthalten. Bearbeitung von Dr.-Ing. Vahid Pourostad während der Tätigkeit bei PERI SE; Rolle: Product Structural Engineer.
Kernbauteile für Klettergerüste LPS und SCS
Im Rahmen der Entwicklung von Kernkomponenten der Klettersysteme LPS und SCS wurden der LPS-Kletterschuh als Verbindungselement zwischen Kletterschiene und Bauwerk sowie der SCS-Winkeladapter zur Anpassung von Klettereinheiten an geneigte Betonoberflächen numerisch und experimentell untersucht.

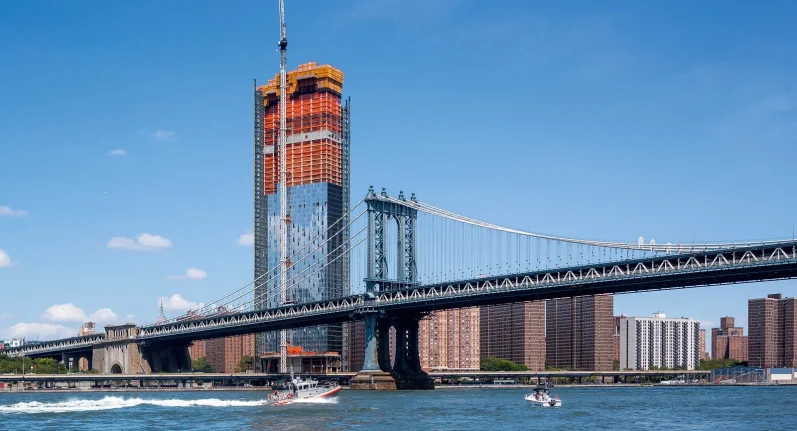

SCS Kletterkonsole, Bildquelle: PERI SE
Der Leistungsumfang umfasste FE-Analysen zur Spannungs- und Verformungsberechnung unter maßgebenden Last- und Gebrauchszuständen sowie Laborversuche zur experimentellen Validierung der Berechnungsmodelle. Die iterative Abstimmung zwischen Simulation und Versuch stellte die erforderliche Tragfähigkeit, Gebrauchstauglichkeit und die zuverlässige Funktion der Bauteile im Systembetrieb sicher und ermöglichte konstruktive Optimierungen. Bearbeitung während der Tätigkeit von Dr.-Ing. Alexander Enders bei PERI GmbH & Co. KG in der Rolle als Bauingenieur in der TFA (F&E) (2014–2017).
